Здесь же речь пойдет про частный дом или дачу, а не городскую квартиру.
Что такое PEN проводник в электрике: история и современность
В сельской местности электроэнергия передается от трансформаторных подстанций к потребителям по воздушным линиям электропередачи.

Воздушная ЛЭП электроустановки имеет 4 провода, закрепленные через изоляторы на опорах.

3 фазных провода электрической сети обладают потенциалом фаз (A, B, C или L1, L2, L3), а один – земли. Он подключен к заземлению нейтрали трансформатора (источника питания). Его называют PEN (нейтральный проводник).

В нем совмещены сразу две функции:
- рабочая – протекают все 3 тока фаз;
- защитная – при авариях отводится ток однофазного КЗ (короткого замыкания) на землю через заземляющий контакт нейтрали.
Эта система заземления TN-C сформирована очень давно. В ней плохо учтены смертельно опасные факторы поражения человека током при попадании под напряжение:
- от разрядов молнии;
- перенапряжений в сети;
- утечек токов через поврежденную изоляцию;
- образования микродуг и ряда других причин.

Система заземления TN-C-S создается для жилых и общественных зданий, запитанных кабелем, а ТТ – воздушной ЛЭП.

Делается это за счет установки дополнительного заземления с заземляющим контуром в частном доме и подключения его к линии питания электроустановки.
Система заземления TN-S лучше всего обеспечивает требования электробезопасности. Но для села она чрезмерно дорога.

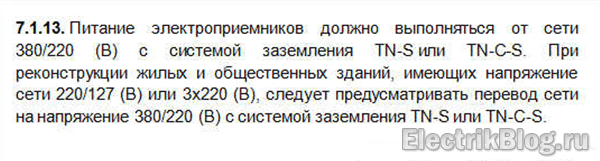

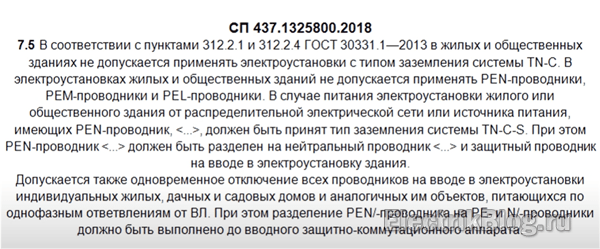

Действующий Свод правил СП 437.1325800.2018 (п7.5) и ПУЭ-7 запрещают подключать строящиеся здания по системе заземления TN-C.


Расщепление PEN-проводника в электрощите: 5 вариантов монтажа
Человек, строящий жилище, вынужден изучить проблемы:
- создания надежного заземлителя;
- и выбора способа его подключения.
Придется решить вопросы:
- подключения к ВЛ электроснабжения на вводной опоре или внутри здания;
- прокладки электрической магистрали кабелем под землей или по воздуху СИП-проводом;
- выбора одного из трех проектов соединения PEN с PE (защитный ноль) и N (рабочий ноль).

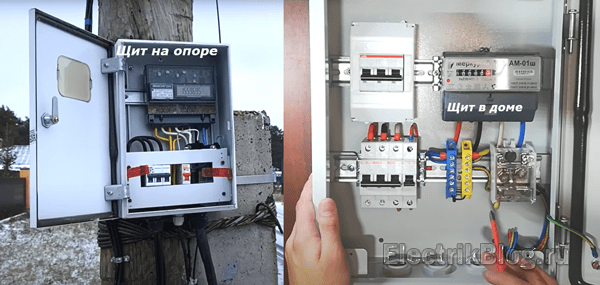

2 места подключения заземления: щит на опоре или в здании
Исходим из того, что по контакту соединения заземления с линией нейтрали электропередачи всегда будут стекать огромные аварийные токи.

При ошибках монтажа и нарушениях правил эксплуатации щитка эти токи могут создать пожар электропроводки.
Выбирая щит на опоре нужно учесть 2 варианта подключения электросчетчика:
- до места разъединения цепи PEN (ПЕН) линии питания;
- либо после него.
Первый случай очень любят энергосбытовые организации, мотивируя его возможностью хищения электроэнергии. Ему присущи недостатки:
- аварийные режимы протекают через счетчик и могут повредить контактные соединения;
- автомат на вводе и прибор учета опломбирован, доступа для их обслуживания нет;
- для устранения любой малейшей неисправности нужно вызывать представителя энергосбыта.
Однако современные электронные счетчики отличаются от старых индукционных. Они:
- записывают в оперативную память показания токов в нуле и фазе по отдельности;
- постоянно сравнивают их, а в случае появления разницы фиксируют ее и сигнализируют о ненормальном режиме;
- путем математических вычислений переводят их в потребленную мощность;
- хранят свою информацию и производят ряд дополнительных действий.
Кабель или СИП провод: что выбрать
Если приходится подключать заземление в домовом щите, то потребуется прокладывать:
- кабель под землей;
- или СИП-провод по воздуху.
Кабель стоит дороже, а его монтаж трудоемок:
- надо рыть траншею;
- устанавливать стойки и выполнять другие работы, защищая подключение от возможных механических повреждений.
Однако все это делается один раз и более 30 лет можно не беспокоиться о повреждениях магистрали стихийными ветрами, обледенением, дождями, выросшими рядом деревьями и подобными бедствиями.

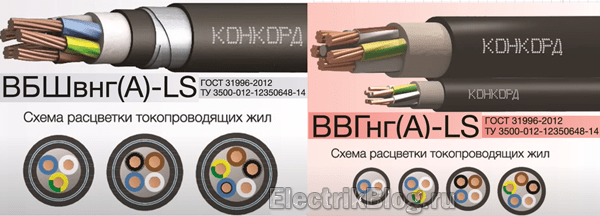

Для прокладки в земле рекомендую использовать силовые кабели с медными жилами не распространяющие горение марок ВВГнг(А)-LS и ВБШнг(А)-LS или с алюминиевыми – АВВГнг(А)-LS.

Все остальное запрещено и помещать в грунт нельзя.

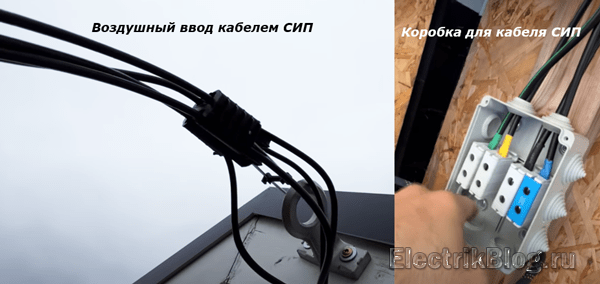

СИП провод обойдется дешевле при монтаже, но не избавит от недостатков эксплуатации в воздушной среде.

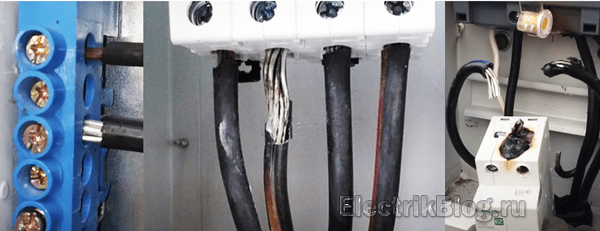

Его монтаж требует строго соблюдения специальных правил. Допущенные ошибки, показанные на фото ниже, приведут к пожару.

Устройство СИП-проводом следует оценивать не на этапе строительства здания, а с учетом длительной эксплуатации, сравнивая затраты с кабельной линией.

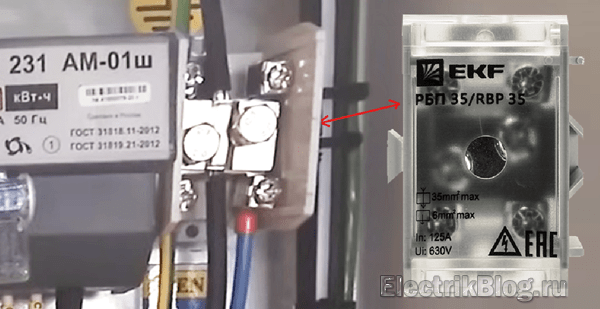

Проходной блок для PEN-проводника
Внутри щитов удобно устанавливать на DIN рейку блок распределительный проходной, например, РБДп-95 232/100А. Он позволит создать ответвления магистральных линий проводов из меди и алюминия с напряжением до 660 вольт.
Для подключения необходимо в месте установки снять участок изоляции провода. Разрезать центральный проводник не требуется.
Особенности устройства его частей:
- корпус блока из полиамида не поддерживает горение;
- место электрических контактов закрывается прозрачной крышкой;
- токоведущая шина – латунь.

Требования к PEN проводнику: 6 правил

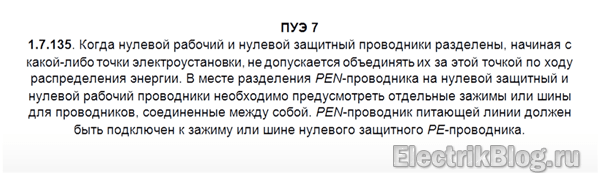

1. Для расщепления PEN-проводника используют ВРУ – вводное распределительное устройство, предусмотренное проектом. Выполнять эту операцию в ином месте, например, этажном щите, нельзя.
2. Во ВРУ создаются шины защитного заземления РЕ и рабочего N, соединенные перемычкой. Площадь ее сечения должна быть не меньше чем у шины. У шин должна быть обеспечена возможность подключения проводов (отверстия, зажимы…).
3. После места разделения нулевой защитный РЕ и нулевой рабочий N в дальнейшей схеме запрещено объединять – нарушится их сопротивление и схема отвода аварийных токов.

4. Защитная шина РЕ для обеспечения надежной электрической связи с нейтралью трансформатора всегда заземляется.
5. Шину N изолируют от корпуса установкой на изоляторы.
6. Не допускается включать коммутационные аппараты в цепи РЕ— и PEN-проводников.

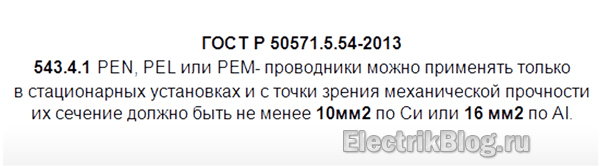

Сечение PEN-проводника: ПУЭ и ГОСТ Р 50571.5.54-2013

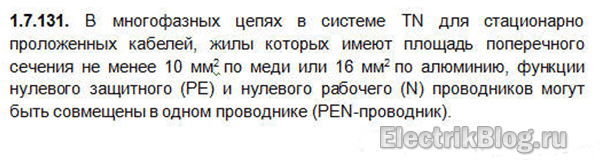

Руководящие документы (ПУЭ и ГОСТ Р 50571) не допускают сокращение площади проводников меньше 10 мм квадратных у медных жил и 16 – алюминиевых.


Нарушение этого правила является частой причиной пожара. Обрыв магистрали PEN проводника возможен из-за обледенения налипшего мокрого снега, порывов ветра, разгула стихии и других непредвиденных факторов.
В данном случае вся рабочая нагрузка трехфазной электросети после точки обрыва ВЛ пойдет через заземлитель защитного заземления дома, который станет работать как повторное заземление линии.

Ситуация обострится:
- на изношенном электрическом оборудовании;
- при возникновении токов аварийных режимов в любом месте работы электрооборудования.
Обозначение PEN проводника
На однолинейных схемах приняты следующие обозначения.

3 схемы коммутации проводников PE, N и PEN

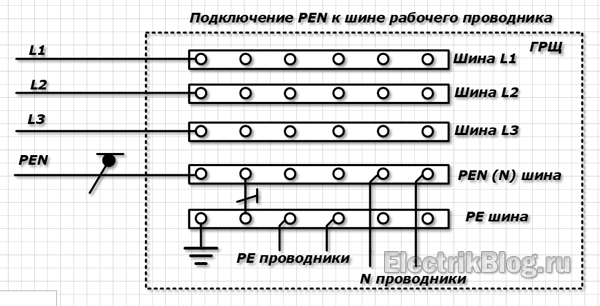

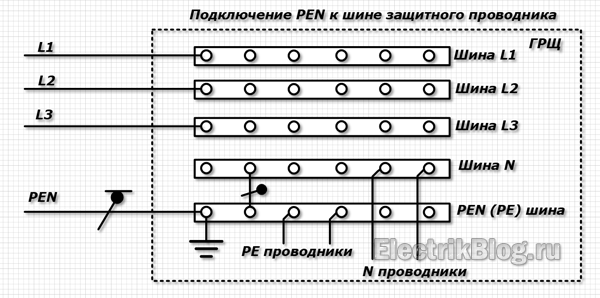

ГОСТ Р 50571.5.54-2013 определяет 3 варианта подключения PEN, показанные ниже:
- к шине нулевого защитного проводника;
- к шине нулевого рабочего N;
- к шине PEN.



Как маркируются PEN проводники

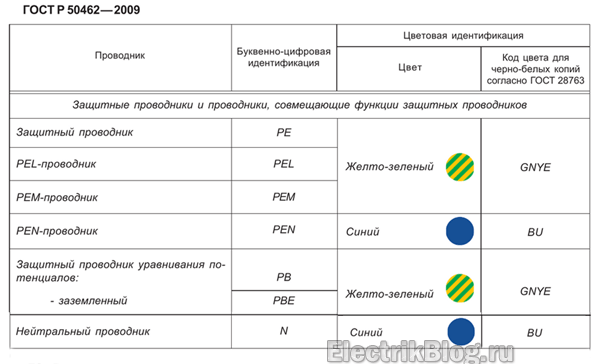

Цветовое и цифровое обозначение отдельных изолированных или неизолированных проводов предусмотрено ГОСТ Р 50462-2009 (МЭК 60446:2007).
Для окраски защитных PE и PEN применяют чередующиеся желтые и зеленые полосы равной ширины, а нулевого рабочего N – синий цвет.

Разделение PEN проводника на PE и N в частном доме: нюансы безопасности

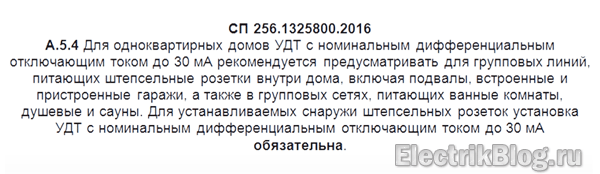

ПУЭ 7 и Свод правил СП 256.1325800.2016 определяют требования к безопасному монтажу электроустановок в жилых зданиях.
Особое внимание уделяйте электрическим защитам дифференциальных устройств, спасающим от токов утечек, стекающих через поврежденную изоляцию.

Должен заметить: опыт каркасного домостроения в Канаде, Финляндии и ряде других стран подтвердил важную роль:
- устройств модулей дуговой защиты;
- и регулярных профилактических осмотров электропроводки под напряжением и других частей здания тепловизорами.
Они в комплексе позволили резко сократить количество пожаров.



Отмечу ошибочное утверждение, что система ТТ применяется в производственных цехах, в системе с глухозаземленной нейтралью трансформатора..
Там она не может обеспечить безопасность человека и функционирование защит.
Простой пример — в двигателе 45 квт 0,4 кВ пробивает обмотку на корпус, корпус в системе ТТ заземляется на свое заземление и не соединен с нейтралью трансформатора.
Сопротивление заземления примем 4 Ом. Ток с фазы течет на корпус и на заземлитель, ток равен (расчеты упрощаем) 230 :4=57 А. Двигатель запитан через автомат на 100 А, ток электромагнитной отсечки около 700 А. Как видим быстродействующая защита по току не сработает, не сработает и тепловая защита. Корпус двигателя будет находиться под напряжением 230 В часами.
Функционирование защит возможно только при занулении (соединении с нулевым выводом трансформатора) корпуса двигателя. Это обеспечивается соединением корпуса четвертым проводником в питающем кабеля одинакового сечения с фазными проводниками или отдельным PE проводником (если фазный проводник имеет сечение 25 мм², то сечение РЕ-проводника должно быть не менее 16 мм²) . Этим обеспечивается сопротивление току КЗ в сотые доли Ома (или тысячные для мощных потребителей). Понятно что 4 Ома заземления тут никак не катят.
Обязательны проверки цепи фаза-ноль, ток КЗ должен превысить уставку автомата.
Система ТТ применима для маломощных потребителей типа садового домика или загородного дома.
