В среде учеников, начинающих изучать физику и электротехнику, иногда возникают затруднения с обозначениями переменного и постоянного тока в технической литературе и на измерительных приборах.
Однако здесь все построено на законах логики и психологии человеческого мозга, что и объясняет эта статья. Читайте.
Виды токов в промышленности и быту: кратко
В природе они встречаются с различными видами и формами:
- импульсные;
- постоянные;
- переменные синусоидальные;
- пульсирующие;
- и некоторые другие.
Ежечасно в повседневной деятельности внутри бытовой сети электричества мы встречаемся с двумя типами:
- постоянным;
- и переменным.
Человеческому сознанию требуется их анализировать, сопоставлять, записывать. Для этого используется:
- ассоциация их общих черт;
- и различия технических характеристик.
Графическое обозначение постоянного и переменного тока
Начну с последовательного позиционирования.
2 способа маркировки общих свойств
Важно понимать, что они совместно определяют природу электрического тока и совершают полезную для нас работу. Или причиняют вред, когда создается аварийный режим.
В электротехнике электрический ток записывается английским символом I (заглавная буква) или i (прописная буква).
Такая маркировка используется для записи формул, например, закона Ома либо нанесения на шкалу и кнопки электроизмерительных приборов, а также вычерчивания схемы и в других случаях.
Важный нюанс: ампер – единица измерения. Он наносится на шкалы и указывается в текстах:
- как международный стандарт в латинице буквами A, mA, kA с учетом приставок дольности и кратности;
- и в русскоязычных документах – А, мА, кА.
Как маркируются отличающиеся характеристики
Начальный вклад в изучение и внедрение в нашу жизнь этих вопросов внесли два мировых ученых:
- Томас Эдисон, разрабатывавший электрические машины и способы передачи энергии постоянного тока;
- Никола Тесла, начавший свою карьеру под руководством Эдисона. Однако вскоре он стал изучать синусоидальный переменный ток и разработал эффективный способ передачи электроэнергии на большие расстояния.
Отличия переменного и постоянного тока обусловлены свойствами их источников питания: генераторов, батареек, аккумуляторов…

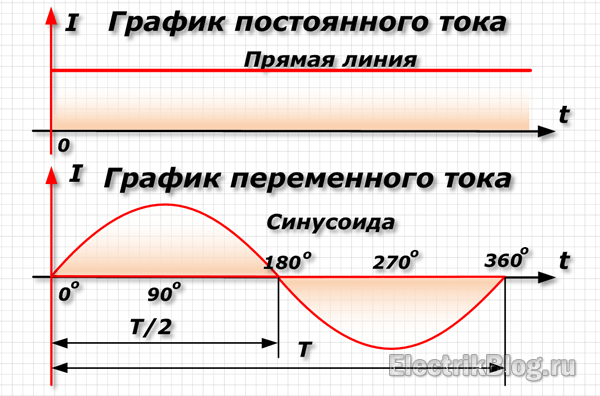

Постоянный ток (постоянка) появляется после подключения потребителя (резистора, нити накала лампочки, светодиода…) к химическому источнику электрической энергии. Он течет в одну сторону (соблюдается полярность схемы) от положительного потенциала к отрицательному и имеет:
- всего одно направление;
- не меняющуюся величину.

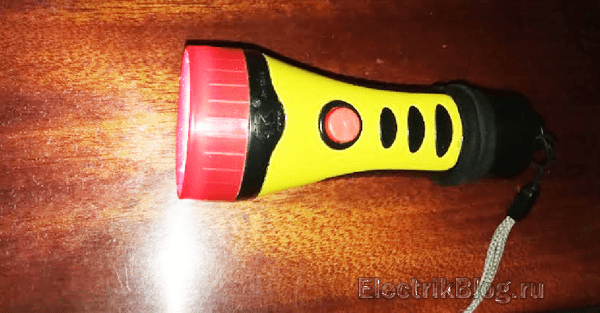

Пример – свет карманного фонарика.
Переменный ток (переменка) создается генератором синусоидальных сигналов, выдающим синусоиду напряжения.
Она по времени:
- изменяет свою величину;
- отклоняется по направлению.
Поэтому при приложении даже на стабильную нагрузку (сопротивление) в ней протекает переменный ток, пропорциональный форме генерируемой ЭДС (электродвижущая сила).
Он также отличается частотой колебаний (например, 50 Гц) и сдвигом по фазе.
Конструктивно определенные типы измерительных приборов могут замерять на одном пределе шкалы постоянку и синусоиду. В этом случае используется комбинированное изображение. Трехфазный сигнал обозначается тремя линиями однофазного.
Обозначение постоянного и переменного тока буквами
Здесь действует правило перевода слов с русского языка на английский и наоборот:
- ток – current;
- постоянный – direct;
- переменный – alternating.
Получаем:
- постоянный ток – direct current (пишем двумя заглавными буквами: DC);
- переменный– alternating current (AC).
Небольшое отступление
Когда я впервые столкнулся с DC и AC, то стал их путать. Не лингвист. Выручило простое мнемоническое правило. Представил двух летчиков:
- воздушного аса, летающего на истребителе;
- пилота дальней транспортной авиации.
Летчик ас (мастер воздушного боя) умело выполняет фигуры высшего пилотажа. Значит он летает по синусоиде. Удел второго пилота – полеты по прямой линии – DC.

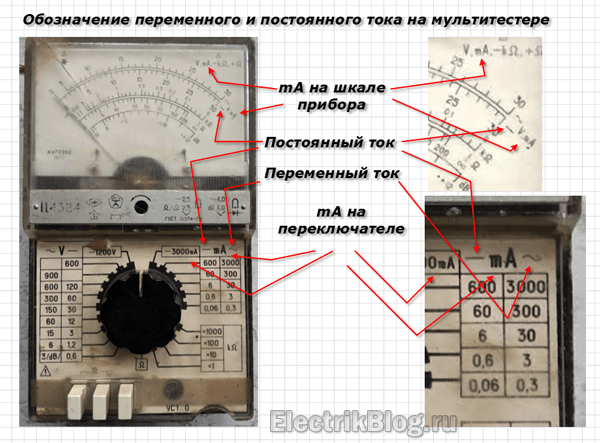

Обозначение переменного и постоянного тока на мультитестере
Тестер (цешка – жаргон электриков по первой букве маркировки) использует буквенные и графические символы токовых величин. Смотрите их на картинке, сделанной из фото ниже.
Символы напряжения создаются аналогичным образом. Их просто не показываю.

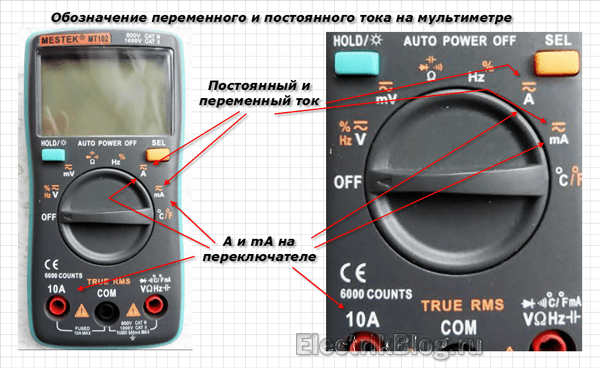

Обозначение постоянного и переменного тока на мультиметрах
Краткие функции устройства типового мультиметра я изложил в специально посвященной для новичков этому вопросу статье.
На нем применяется точно такая же символика, как и у мультитестера.
На этих сведениях буду заканчивать свою статью. Если вас интересует что-то еще по этой теме или иная информация, то пишите свои вопросы в комментарии сайта. Будем обсуждать.
